構造・品質
image photo
毎日の暮らしを支える堅牢な構造、快適で安心な
暮らしを支えるこだわりの設計を実現しました。
Equipment設備仕様 Quality構造・品質
Structure

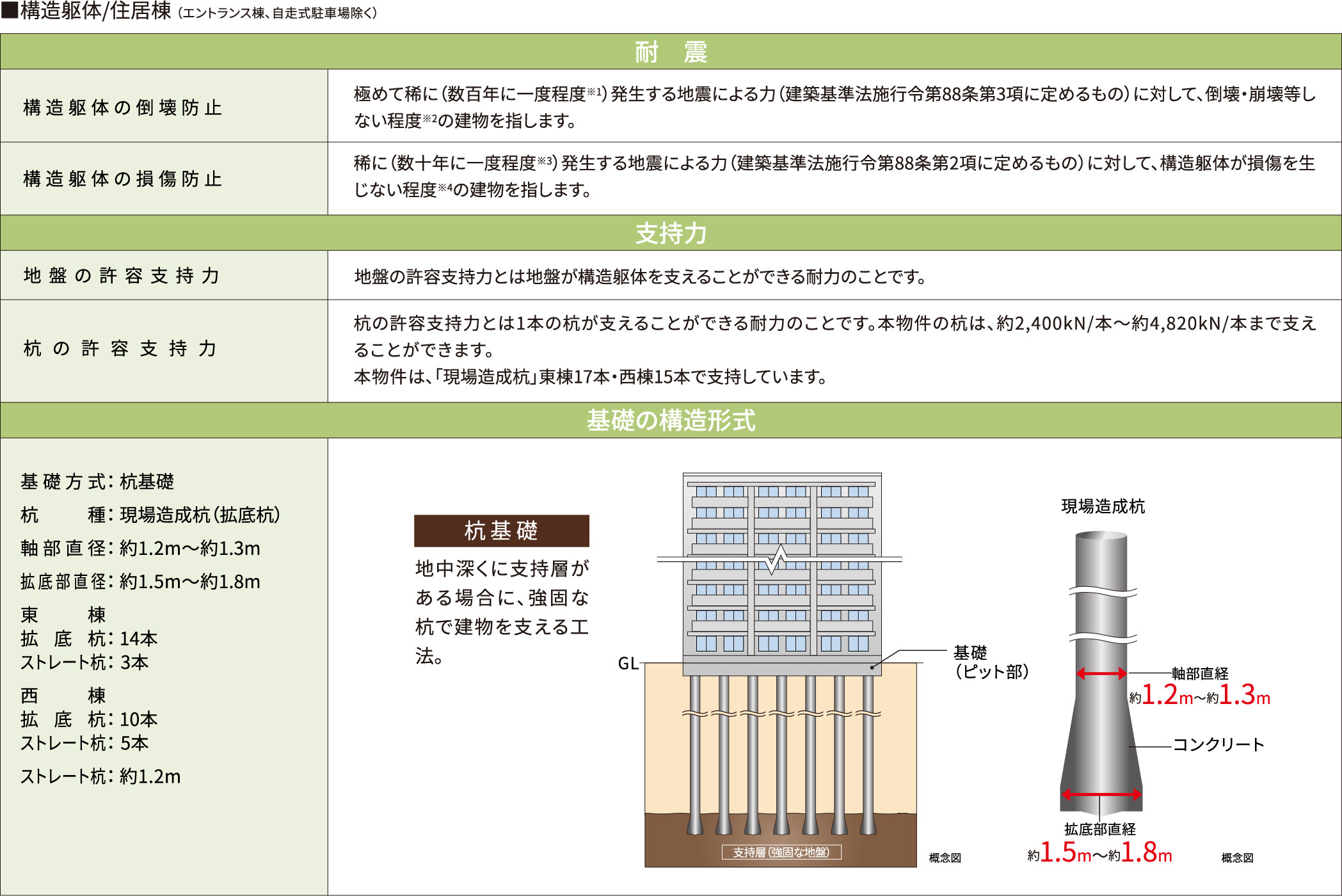

構造構造安定に関する基礎知識
住宅は、地震、暴風、積雪などさまざまな力の影響を受けます。これらの力の影響が大きくなると次第に損傷を受けたり、時には壊れたりして財産としての価値を失ったり、居住者の生命が脅かされてしまうことがあります。タカラレーベンでは柱や梁、主要な壁、基礎などの構造躯体の強さ、またこれらを併せて、構造躯体の強さを十分に発揮するための前提となる基礎や地盤に関する情報も重要視し、マンション事業に取り組んでいます。
※1.数百年に一度程度発生する地震とは、震度6強〜震度7程度と想定。
※2.倒壊・崩壊等しない程度とは、人命が損なわれるような壊れ方をしない程度。
※3.数十年に一度程度発生する地震とは、震度5強と想定。
※4.構造躯体が損傷を生じない程度とは、大規模な工事を伴う修復が必要となる著しい損傷が生じない程度。
-

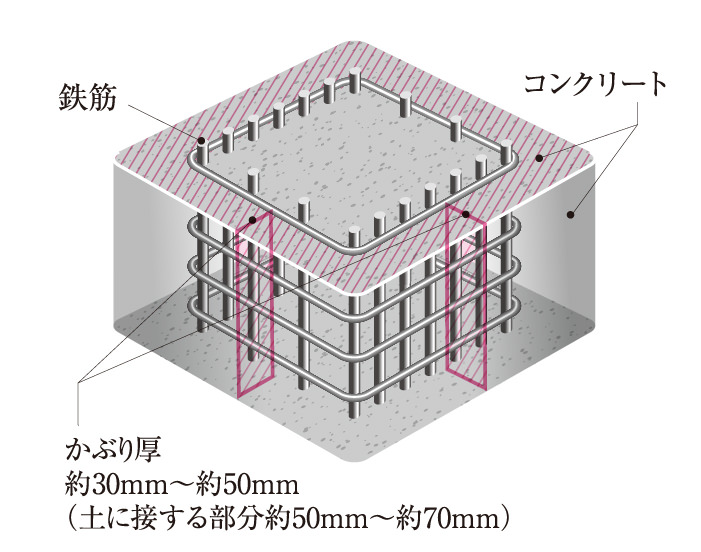

image illust コンクリートかぶり厚
劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施されているかによります。中性化を防ぐひとつの策は鉄筋を覆っているコンクリートの厚さ（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、本物件では、コンクリートのかぶり厚を土に接しない部分は約30mm〜約50mm、土に接する部分は約50mm〜約70mm確保し、耐久性を保っています。
-

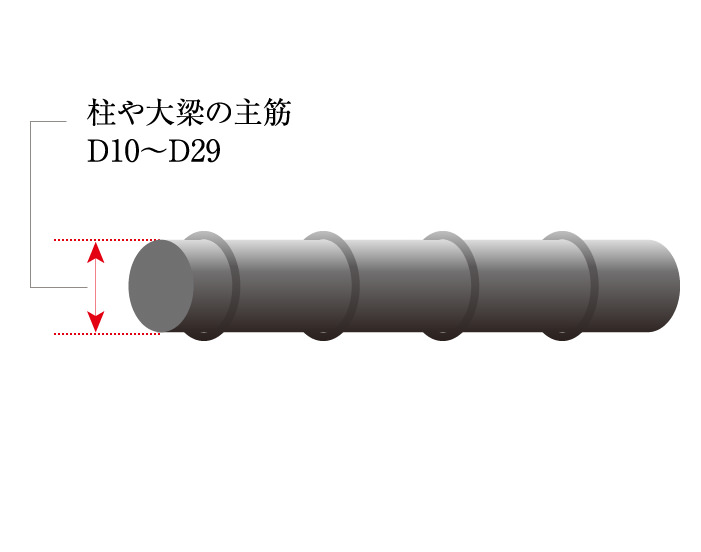

image illust 鉄筋
鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や大梁の主筋には、D10〜D29の物を使用しています。 ※Dとは鉄筋の太さを表します。
-

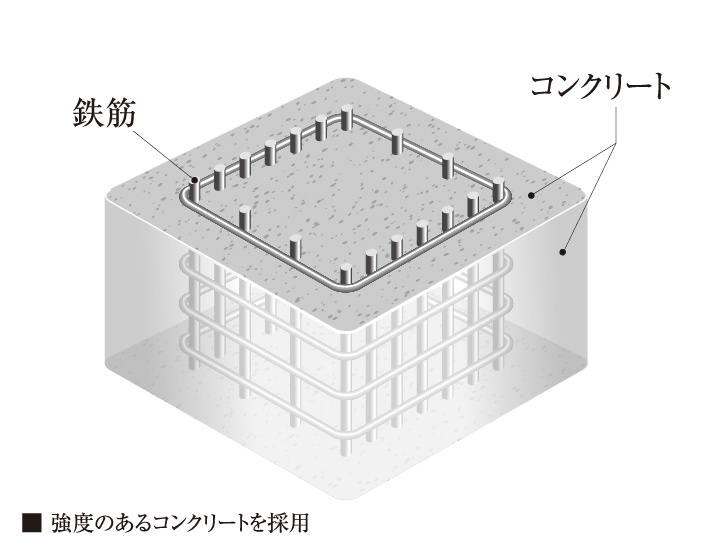

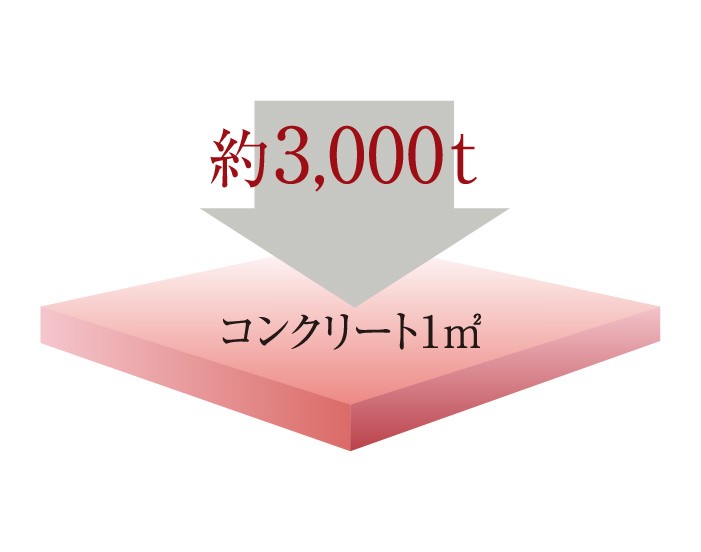

image illust コンクリート強度（設計基準強度）
本設計では、設計基準強度Fc=約30N/㎟としました。これは1㎡当たり約3,000トンもの重量を支えられることを示しています。
※杭・付属建物・レベルコンクリート・土間コンクリート・外構擁壁等を除く。
※コンクリートの構造設計の際に基準とするコンクリートの圧縮強度、コンクリート打設後、材齢28日経過（材齢28日）を標準としています。 -

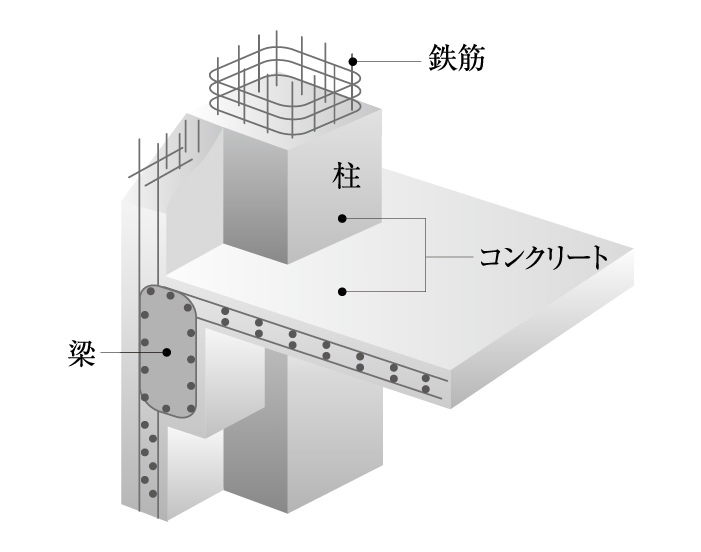

image illust 鉄筋コンクリート構造
（RC構造）鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC構造またはRC造といわれています。コンクリートの圧縮に強い性質と鉄筋の引張りに強い性質を組み合わせた構造です。
-
image illust コンクリート
セメントに、水、砂利、砂を加えて混ぜ合わせることにより、化学反応（水和反応）を起こし、固体化させたもので圧縮に対する強度が非常に大きく、主に荷重を支える構造部材として多用されています。
-

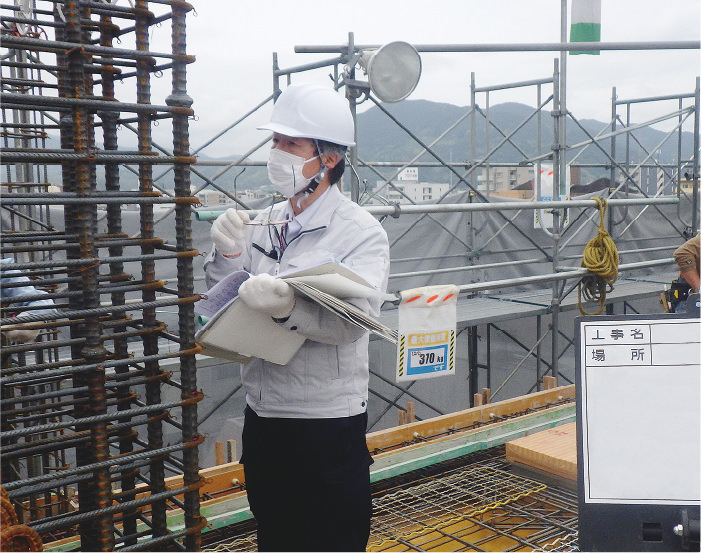

image photo 配筋検査
コンクリートを打ち込む前に、設計図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって検査しています。また、審査機関（特定工程）の検査を受けます。これらの配筋検査は強度や耐久性にかかわる重要な検査です。
-

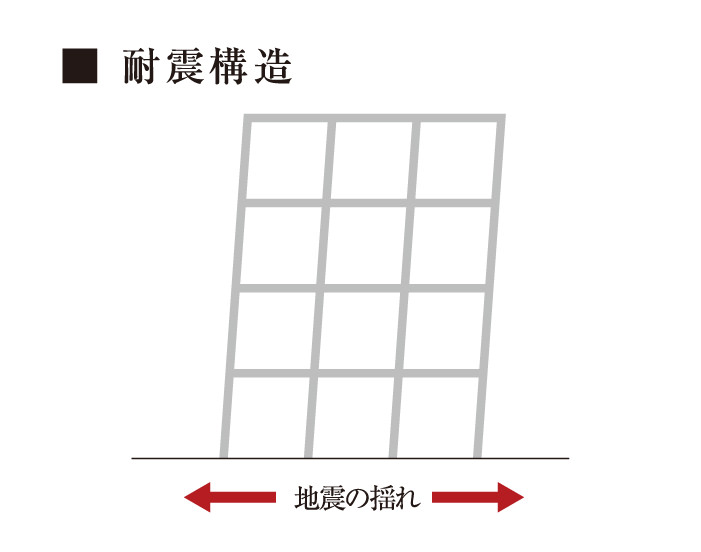

image illust 耐震構造
柱や梁で架構を構成し、一部に耐震壁を設けることで、柱・梁・壁の強度と粘り強さを組み合わせ、地震に耐えるように工夫した耐震構造を採用しています。
-

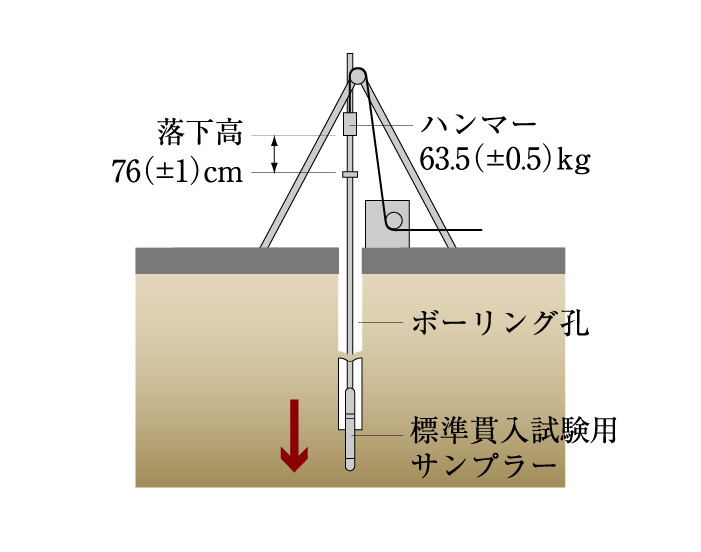

image illust 地盤調査
地盤調査とは、構造物などを建てる際に必要な地盤の性質の把握などを目的として、地盤を調査することです。
-
image illust ラーメン構造
柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。
-

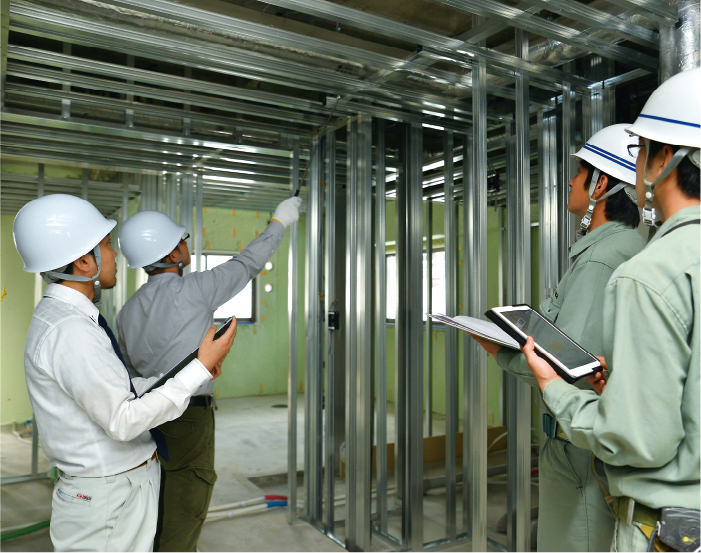

image photo 工事段階での
工程内検査の実施タカラレーベンでは工事段階でも厳しいチェックを行っています。入居時に確認できない隠ペイ部等は、定期的に担当者が現場で工程内検査を行っています。
-

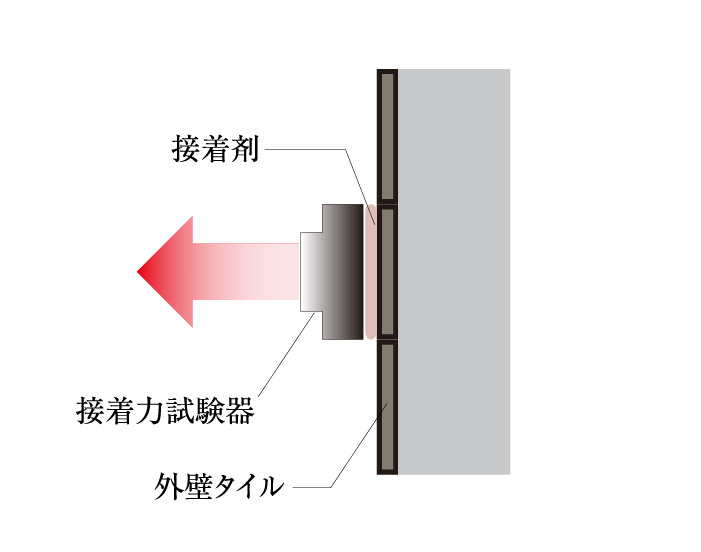

image illust 外壁タイルの引張り試験
貼り終わった外壁タイルは接着力試験器を用いて引張り試験を実施し、接着力が問題ないことを確認しています。
-

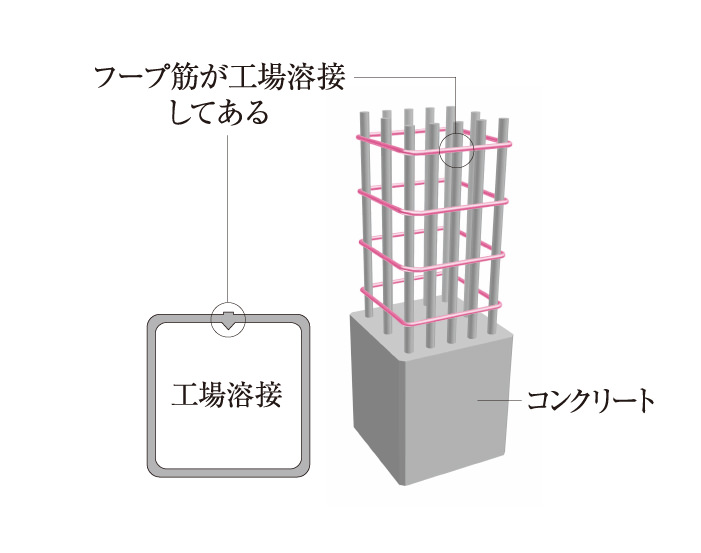

image illust 溶接閉鎖型フープ筋
柱のフープ筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用しています。柱の主筋を拘束する能力が高く大地震における粘り強さに優れています。 （一部除く）
-
image illust -

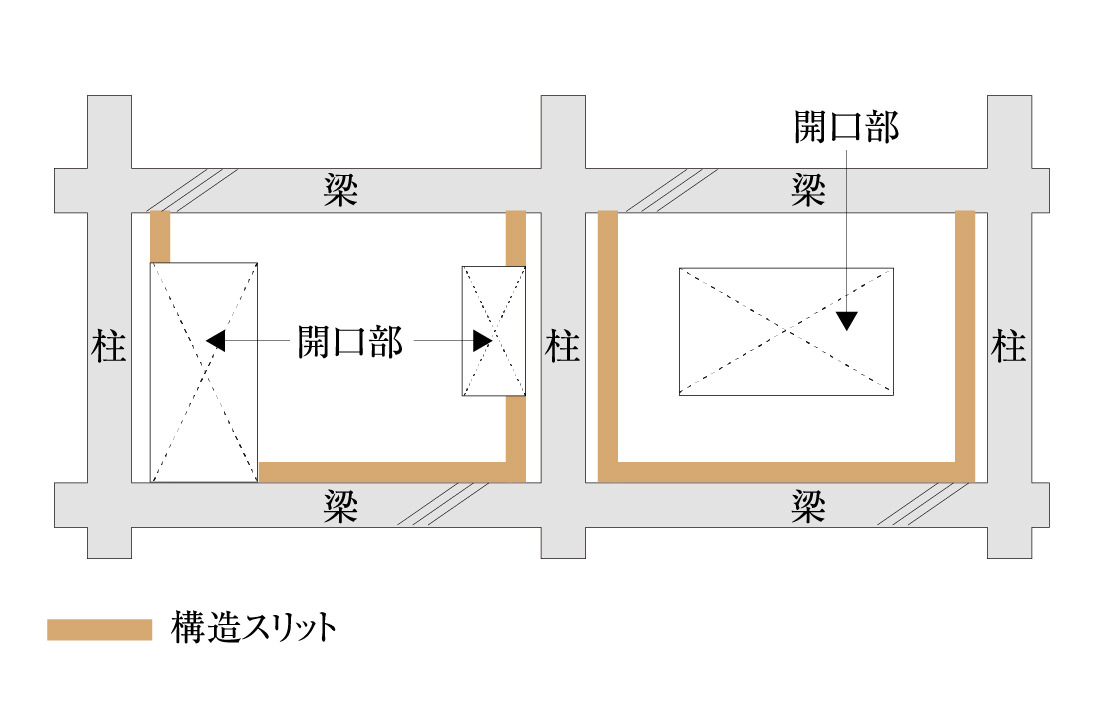

構造スリット
構造スリットとは、鉄筋コンクリート造の建築物全体の構造バランスを保つ目的、また、大きな地震が発生した際に建物の柱や梁のせん断破壊を防止する目的で、柱と壁、梁と壁などを切り離すために入れるものです。
※構造スリットの位置は住戸により異なります。 -

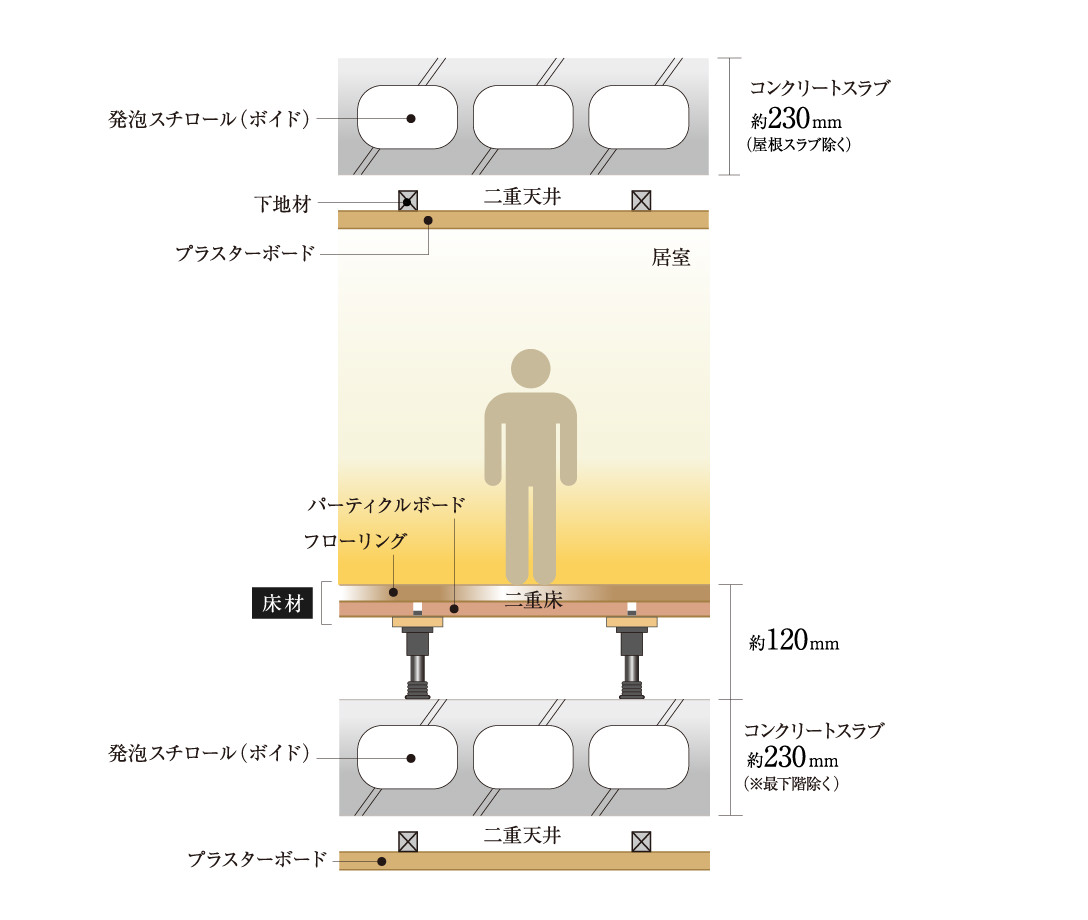

image illust 生活音に配慮した二重床・二重天井
「二重床＆二重天井」は、直仕上げの床・天井に比べメンテナンス性が非常に良くなります。居室床には、振動を吸収するクッションゴムを支持脚に装備し、⊿LL（Ⅱ）-3等級相当（メーカー表示）の遮音性能を備えた二重床構造を採用しました。
※ボイド（void）とは空洞を意味し、鉄筋コンクリート造のスラブの中に拾型枠を利用して中空部を形成することにより、スラブの曲げ剛性の減少を防ぎつつ、スラブ自重を軽減させるものです。その結果、天井部に小梁を設けることなく、広いスペースの確保ができます。（一部を除く）
※遮音性能（⊿等級）は、JIS規格で定められた測定方法で測定した値であり、実際の住戸内での遮音性能を示すものではありません。
※スラブの工法・厚み・面積により実際の性能は異なる場合があり、性能を保証するものではないことをあらかじめご了承ください。 -

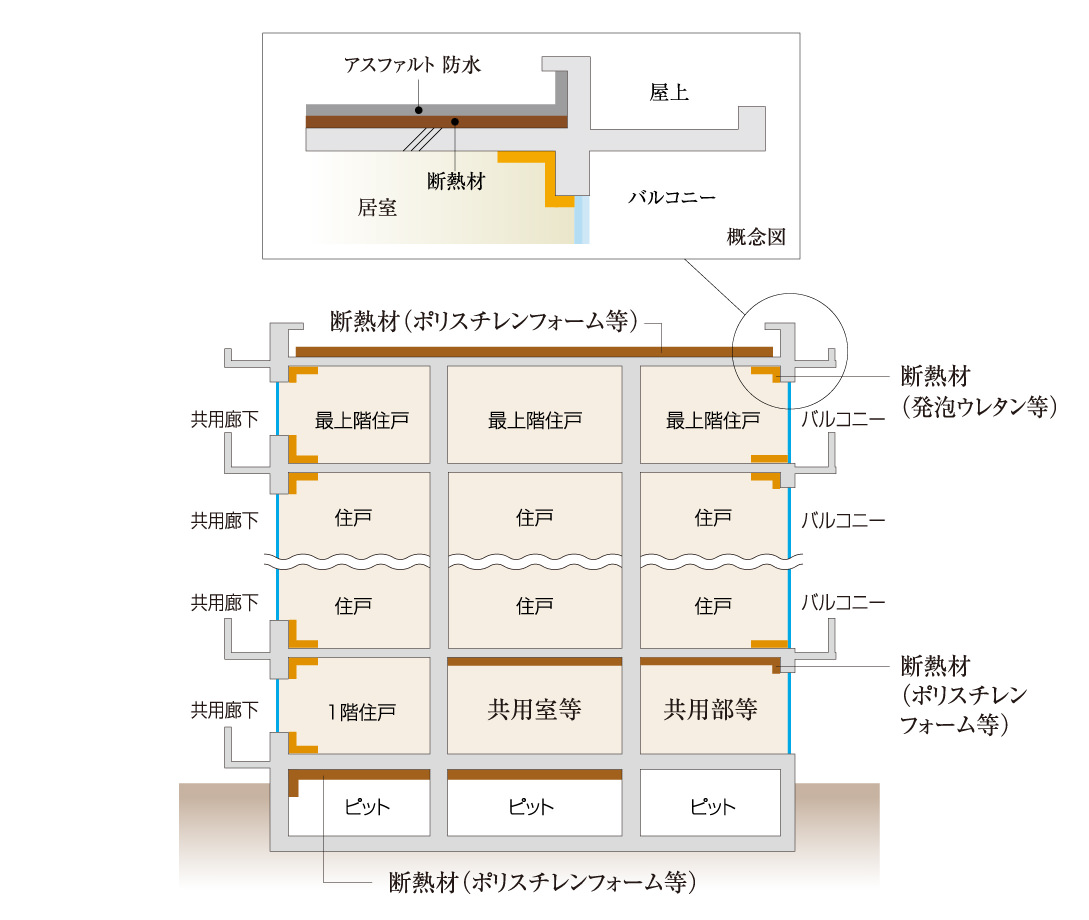

image illust 建物の防水・断熱性能
外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱（一部内断熱）処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露やひび割れの発生を軽減する効果があります。最下階のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効な他、冷暖房効果も高めます。
-

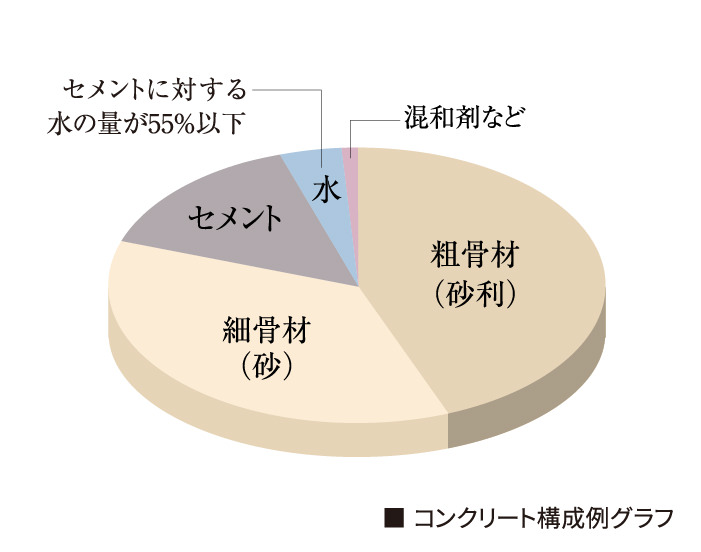

コンクリート水セメント比（コンクリートの強度を表す指標のひとつ）
水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水の量が少ないほど強度が高くなり耐久性はアップします。本物件では、水セメント比を基礎を含む上部躯体構造体は55％以下（水量をW、セメント量をCとすると「W/C」の百分率で示されます）としました。
※付属建物・外構部・杭・レベルコンクリート・土間コンクリートを除く -

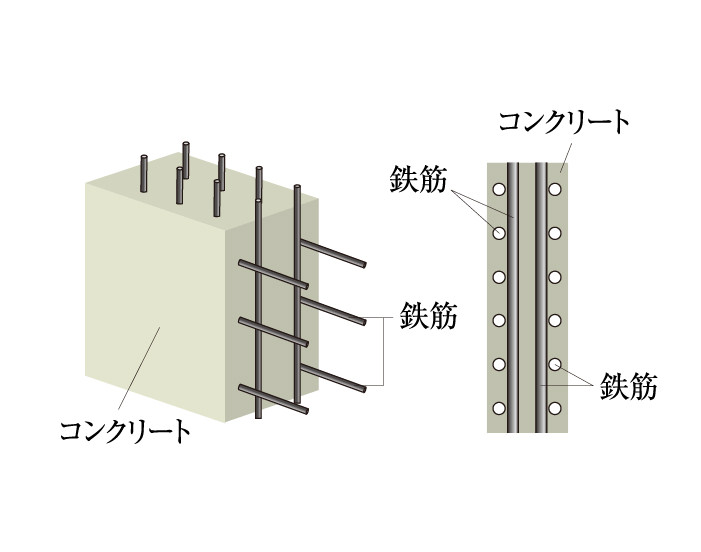

image illust 耐力壁
壁の中でも耐力壁と呼ばれるものは、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力を十分確保できるように、鉄筋を二列に配置するダブル配筋を採用しています。
-

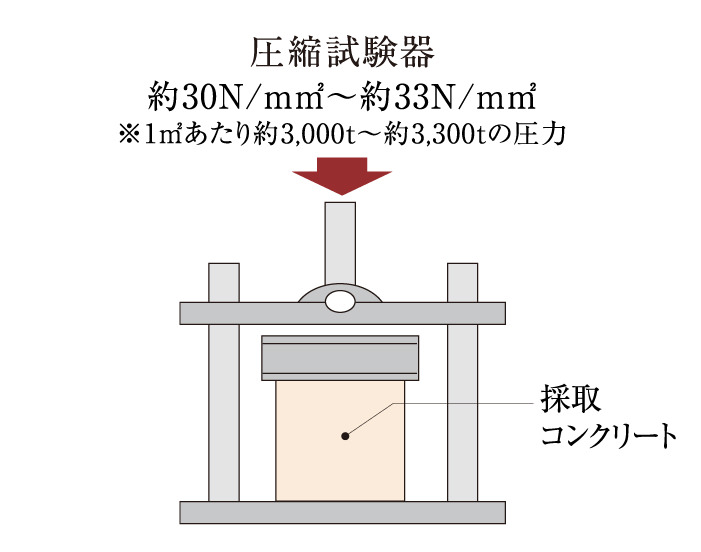

image illust 圧縮強度試験
硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。本物件では、JIS認定工場にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場の受入検査で採取し、圧縮強度試験を行っています。材齢28日が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。 ※レベルコンクリート等を除く
-

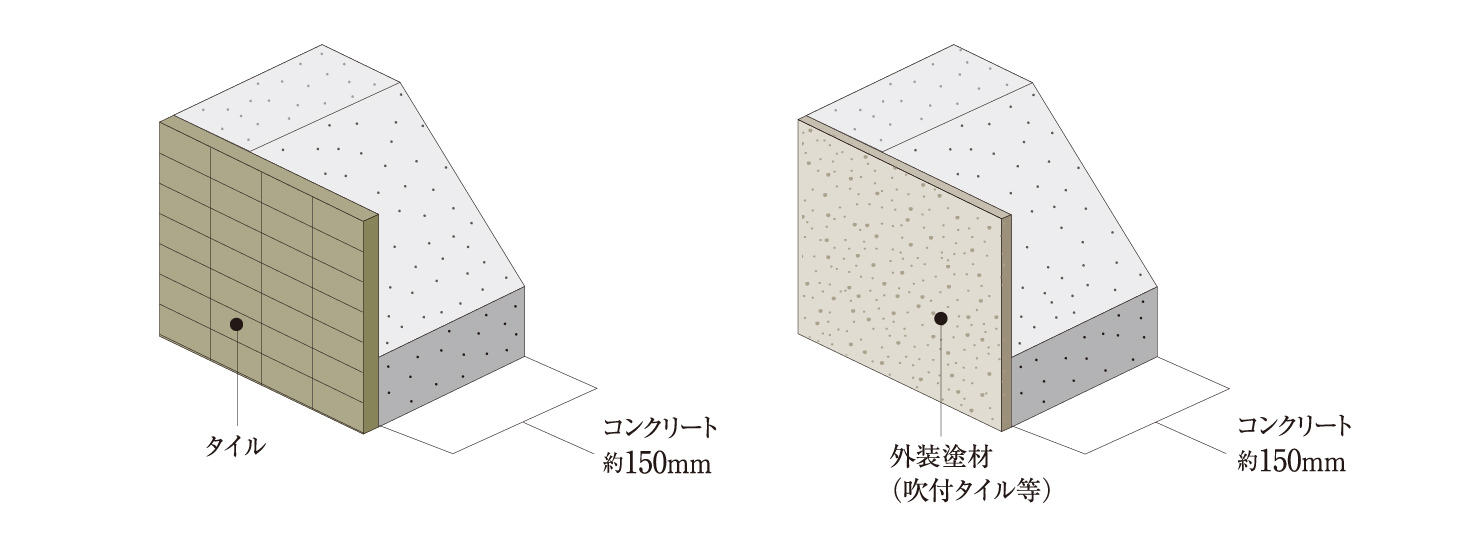

image illust 外壁（屋外側仕上）
妻側の外壁のコンクリート厚（RC）は、約150mm以上を確保しました。
●外装塗材（吹付タイル等）
コンクリートの仕上げに、樹脂系等の塗装素材を塗布する方法です。
●タイル
粘土を主原料とし焼成した素材です。水分を吸収しにくいので、耐候性、耐久性、耐火性に富んでいます。汚れがつきにくく、メンテナンスが容易なのが魅力となります。 -

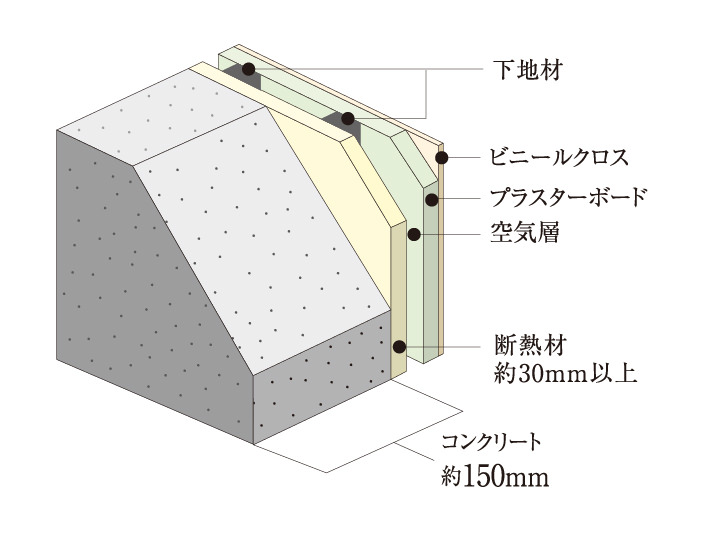

image illust 外壁（室内側仕上）
外壁の室内側は外壁コンクリートに対し、断熱材を使用し、空気層を設け、プラスターボードにビニールクロスで仕上げています。
-

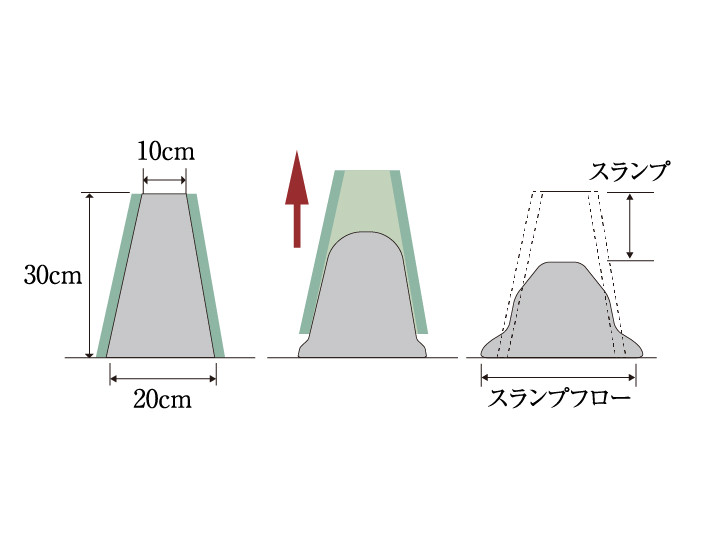

image illust コンクリートスランプ試験
スランプとは凝固前の生コンクリートの流動性（やわらかさ）を示す値です。スランプ値はJISで規定されており、本物件では、コンクリートスランプ試験を行い、スランプの値が適切であるかチェックをしています。 ※レベルコンクリート等を除く
-

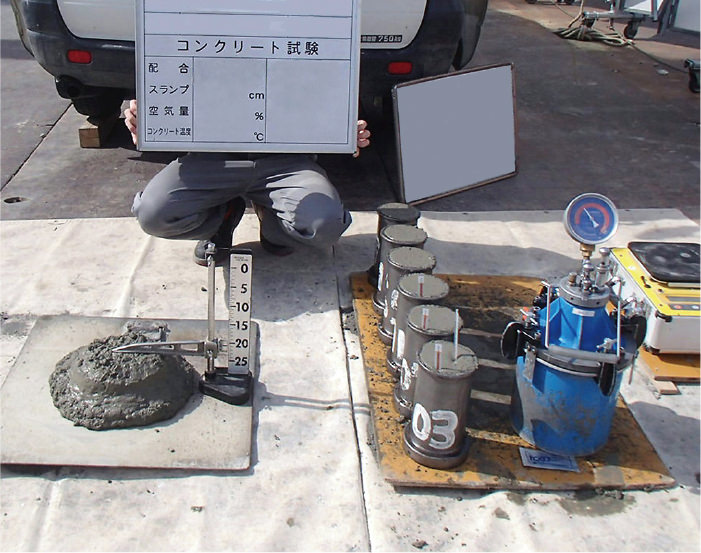

image photo コンクリートチェック
工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。チェック項目はコンクリートの配合強度、空気量、スランプ値、塩化物含有量、温度など、指定数量ごとの検査をクリアしたコンクリートがポンプ車等により送られ、型枠に流し込まれます。 ※レベルコンクリート等を除く
-

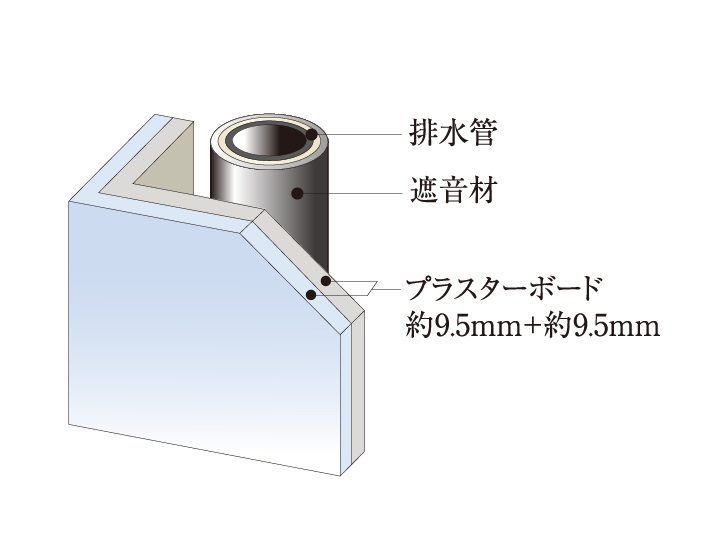

image illust 遮音対策
音の伝導が気になるパイプスペースの配管部分に遮音材を巻き、音の伝わりを軽減しました。居室（LD除く）に面するパイプスペース廻りは厚さ約9.5mm+約9.5mmのプラスターボードを貼り、床と天井のコンクリートスラブ間で貼っています。
※エアコンドレン用PSを除く -

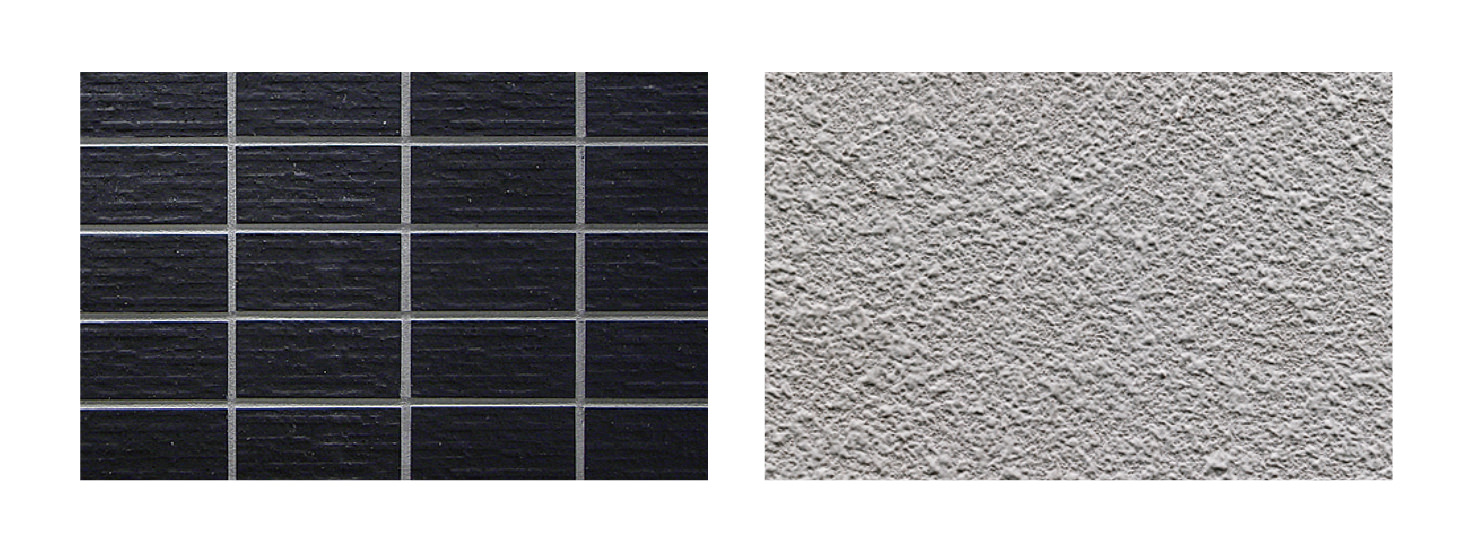

image photo 外壁タイル、外装塗材（吹付タイル等）でコンクリートをガード
マンションの美観を演出する、外壁タイル及び外装塗材（吹付タイル等）にはもう一つ大切な役割があります。外壁タイルや外装塗材（吹付タイル等）などの施工により、コンクリートをガードします。美しさばかりでなく耐久性もしっかりと高めます。
※外壁タイル色・形状・外装塗材（吹付タイル等）色は物件によっては異なります。詳しくは、係員にお尋ねください。 -

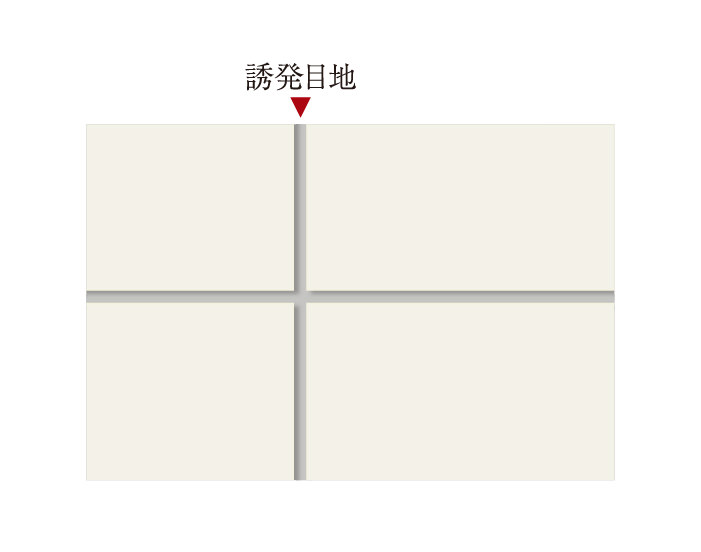

image illust ひび割れ防止対策
コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に目地を設け、発生するひび割れを誘発目地に集め、その他の場所でひび割れを生じにくくしています。
（一部を除く） -

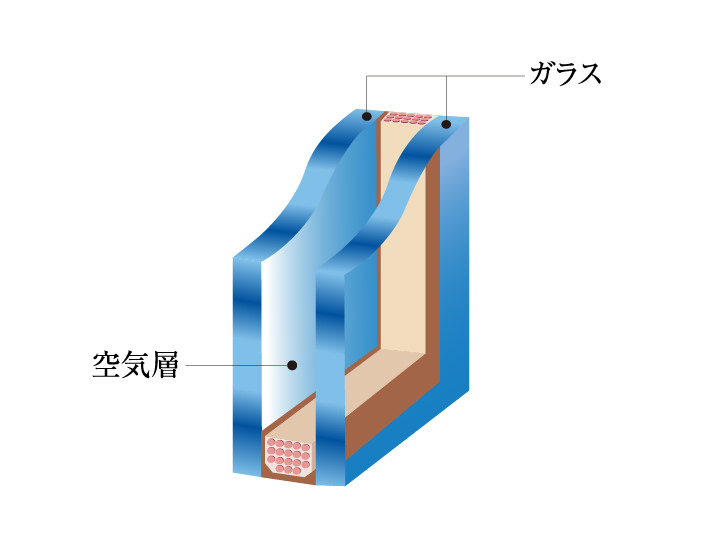

image illust 断熱性の高い複層ガラス
各住戸の開口部のサッシには、2枚のガラスの間に空気層を設けた複層ガラスを採用しています。1枚ガラスに比べ、断熱性が高まります。 （一部を除く）
-

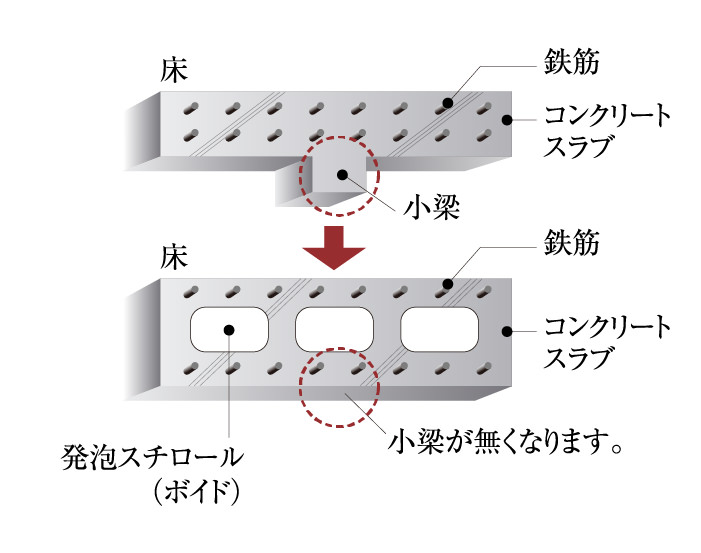

image illust 空洞（ボイド）工法
鉄筋コンクリート床スラブに空洞（ボイド）を計画的に設けた空洞（ボイド）工法を採用しています。小梁が不要となり、天井をすっきりとすることができます。
-

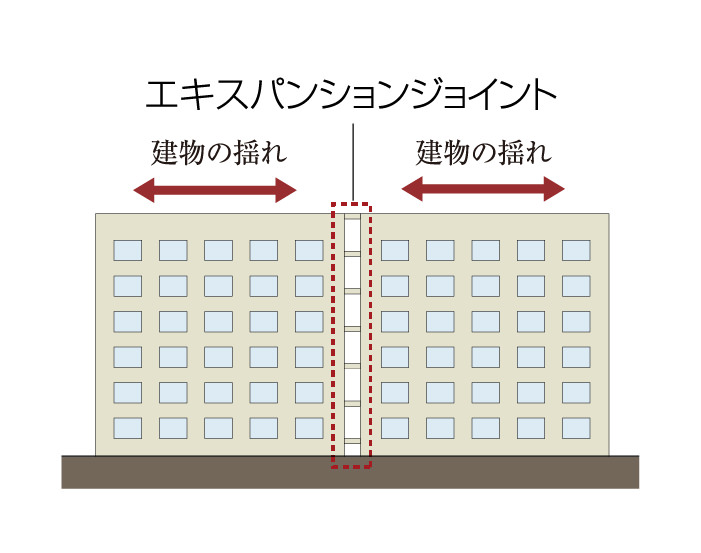

image illust エキスパンションジョイント
同一建物で直線距離が長い場合や、建物の向きが異なる棟は地震時に別々の揺れが発生します。その際に建物同士が衝突しないだけの間隔を設けて作られています。その棟間のすき間を塞ぐ金物のことです。
-

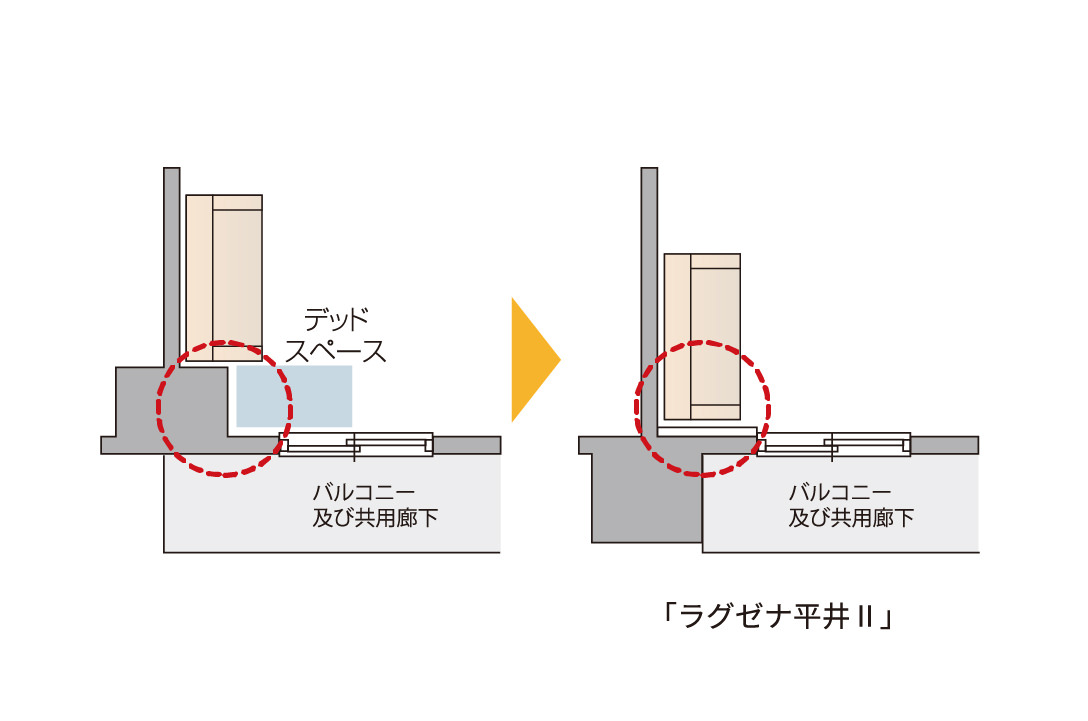

image illust アウトフレーム
アウトフレームとは、柱型や梁型などのフレームを室外に出す設計のことです。従来、室内側に柱型や梁型が出っ張るため、家具の配置に制約が出たり、無駄な空間が生じたりしました。アウトフレーム設計では室内側がすっきり、デッドスペースなどが発生しないので空間を有効に使えます。
※C2・G・Bタイプを除く -

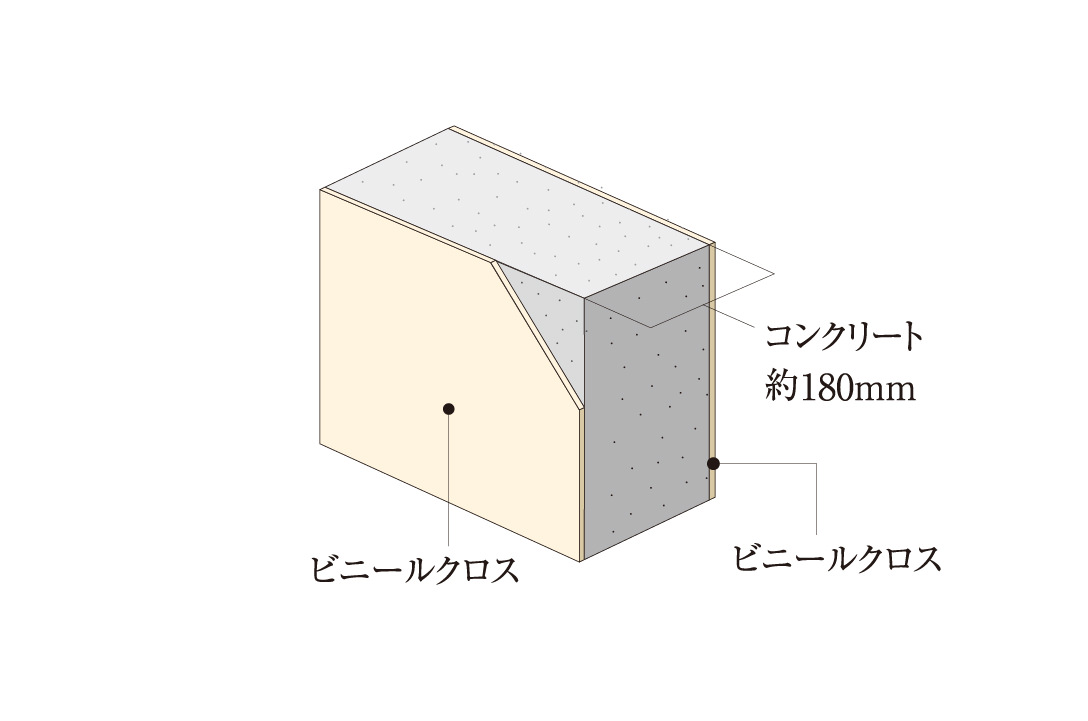

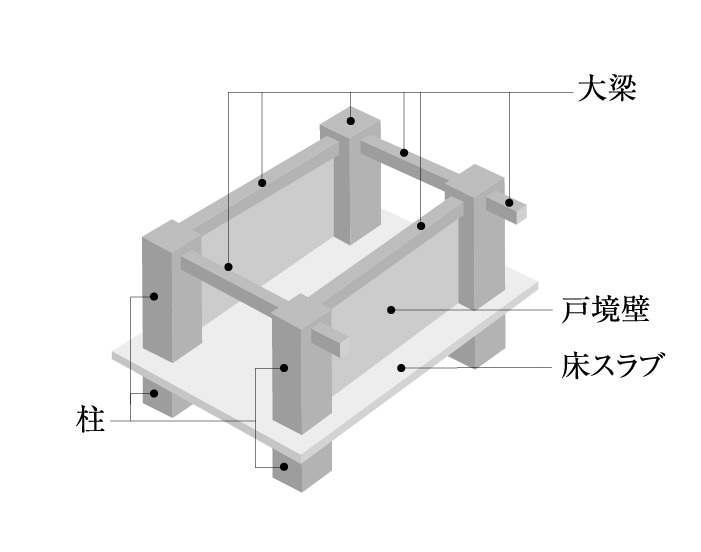

image illust 戸境壁
集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められています。各住戸の戸境壁のコンクリート厚を約180mm確保しています。
戸境壁は、グラスウール・ロックウールを充填した乾式耐火遮音間仕切壁を採用しています。
Disaster Prevention
防災-

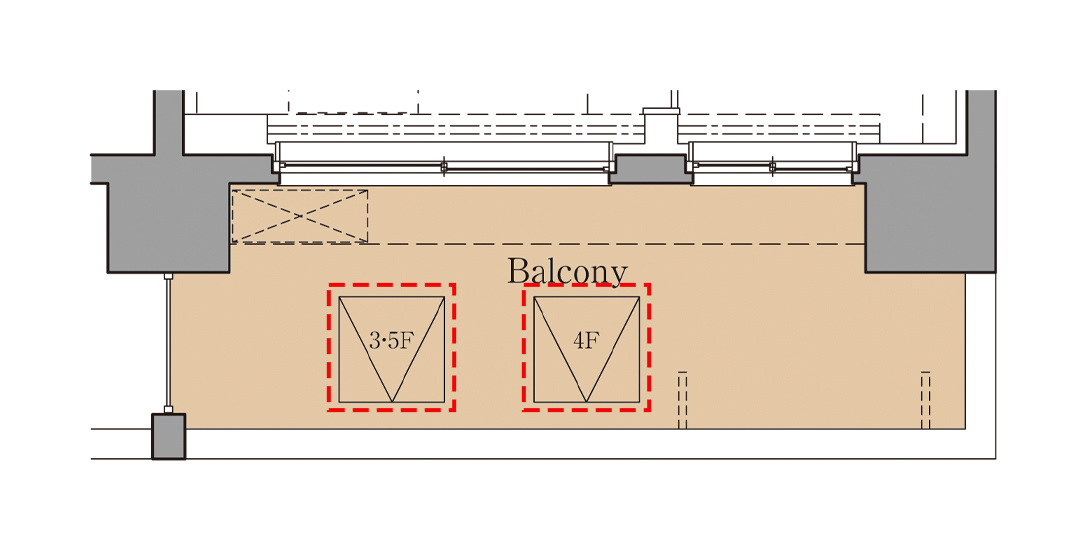

概念図 バルコニー避難ハッチ
万一、火災が発生した場合に廊下側だけでなく、バルコニーからも地上などへ速やかに避難できるように、バルコニーに避難ハッチを設けました。避難ハッチのない住戸の居住者は、バルコニー間の隔板を破り、他の住戸に設置した避難ハッチを利用することができます。 ※避難ハシゴ、避難昇降器含む
-

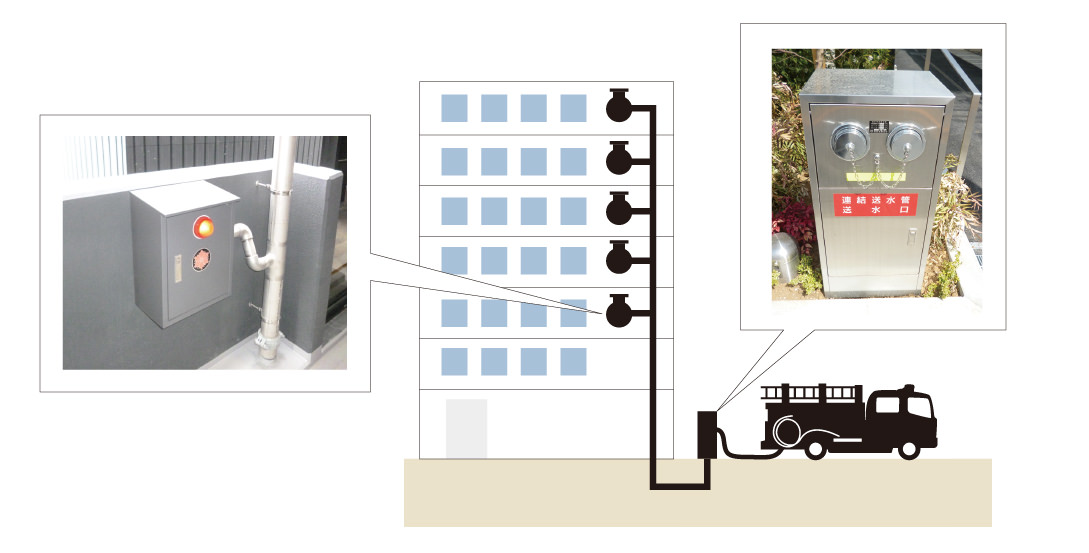

image illust image photo image photo 連結送水管
建物外の送水口と3階以上の階に設けられた放水口を配管で結んだ消防用の設備です。
-
image illust -

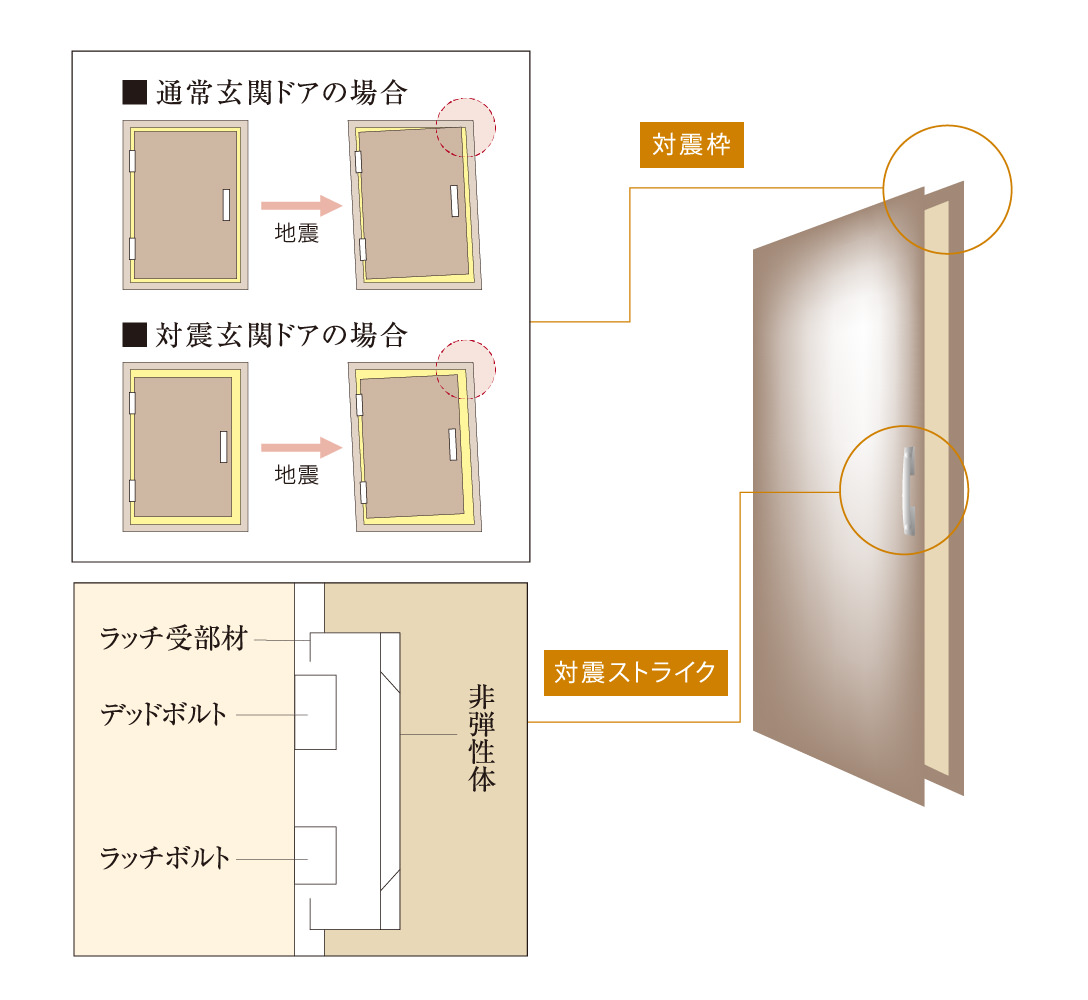

玄関ドアには対震枠を採用
玄関には、枠とドアのクリアランスを通常より広く取った対震ドアを採用しました。これにより、地震で枠が変形しても、ドア本体への変形を防ぎ地震時でもドアを開閉できるよう配慮しています。
【対震ストライク】
地震時、ラッチ及びデッドボルトはあらゆる方向に動き、側圧がかかった状態で止まります。対震ストライクは、外圧がかかるとステンレスカバーがつぶれて、ラッチ及びデッドボルトへの側圧をやわらげますので、通常の力で解錠できます。
【対震枠】
上下の枠は傾斜形状になっており、ドアと枠のクリアランスが大きいため、固く閉ざされることはありません。 -
image illust -

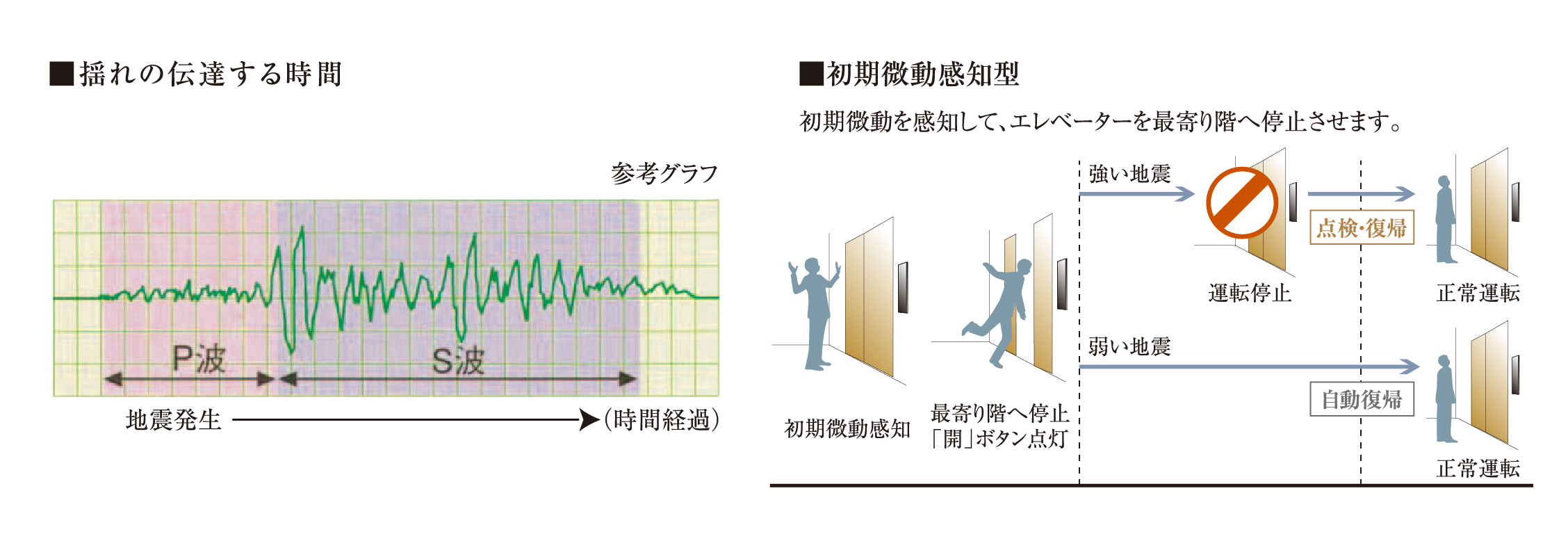

地震時のエレベーター管制運転
地震の多いわが国ではマンションにもさまざまな対策が施されています。P波・S波センサー採用のエレベーター設置もその一つです。P波とは地震時に起こる初期微動のことで、S波とは本震のことです。そして、このエレベーターなら地震の初期微動を素早く感知し、大きな揺れ（本震）が来る前に最寄り階へ着床。扉が開き外に出られるシステムになっています。 ※震源が近い場合はその限りでない場合があります。
-
image photo -

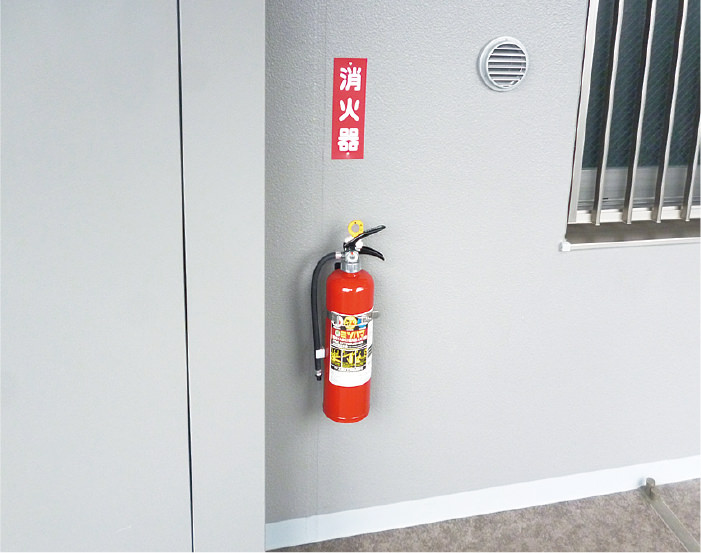

消火器
初期消火の際に人が操作する、持ち運びできる消火器を共用部に設置しています。
